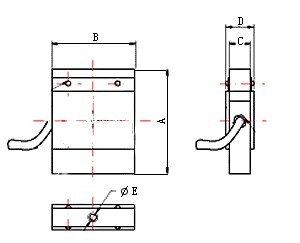

尺寸圖
一.特點：
● 高精度雙導向懸梁剪切設計；
● 小型，重量輕，易于安裝；
● 零點和額定量程溫度補償范圍：-10℃～+60℃；
● 防潮保護；
● 應用于多點稱重、拉壓多用。
二.規格: 量程 | A | B | C | D | E | 1/2/3/5/10/20 | 63.5 | 50.8 | 12.70 | 19.0 | M6×1 | 30/50 | 76.2 | 50.8 | 25.4 | 31.5 | M6×1 | 100/200/500/1000/2000 | 76.2 | 50.8 | 25.4 | 31.5 | M12×1.75 |
三.參數：
1. 量 程：9.8N(1 kgf)～19.61KN(2tf)；
2. 安全載荷：150%R.C；
3. 破壞載荷：200%R.C；
4. 輸出靈敏度：2mv/v±0.015mv/v；
5. 非 線 性：0.05%R.O.；
6. 滯 后 性：0.05%R.O.；
7. 重 復 性：0.03%R.O.；
8. 推薦大激勵電壓：10V以下；
9. 最大激勵電壓：15V；
10. 零點偏差：±0.03mv/v；
11. 溫度補償：-10℃～70℃；
12. 工作溫度范圍：-20℃～80℃；
13. 零點溫漂：0.05%R.O./10℃；
14. 滿程溫漂：0.1%LOAD/10℃；
15. 導線長度：2.8m；
16. 防護等級：1P67；
17. 材 料：鋁合金；
18. 產 地：日本。 |
