符合標準： ISO 7500-1，ASTM E4，ASTM D-76，DIN5122，JIS B7721/B7733，EN 1002-2，BS1610，GB T228
一.產品說明： 本機廣泛應用于各類五金、金屬、橡塑料、鞋類、皮革、服裝、膠帶、紡織、絕緣體、電線、電纜、等行業及力學研究、材料開發。可做拉伸、撕裂、剝離、抗壓、彎曲、抗剪切、三點抗折等各項物性性能測試。本機為計算機與非計算機式拉力機完美結合，可在計算機上軟體操控、顯示測試數據并能通過彩色大觸摸屏不接計算機單機操作與顯示。本機為本公司專為出口到日本、歐洲、東南亞等發達國家或地區而設計機型之一。出色的性能，優勢的價格，受到客戶普遍贊譽，是替代歐美日同類機型之理想選擇。歡迎各行業客戶帶樣上門看機。 二.功能介紹： 1.可進行拉力、壓力、剝離、撕裂…等測試； 2.內建公、英制單位，可任意切換； 3.亦可不接計算機，單機可直接設定試驗速度等，單機實現操作； 4.設定完成按start鍵會自動進行測試； 5.具測試完成，自動回位功能； 6.快拆式接頭，能使用各種不同之夾具； 7.單鍵測試功能，操作簡便； 8.可連接計算機，進行機臺控制、數據分析等功能； 9.機器自帶彩色大觸摸屏，顯示、曲線、最大力值、當前力值、位移量、上下運行指示等實時顯示及設定輸入功能； 10.顯示屏幕上同時可以顯示多種測試數據及結果，還能切換顯示方式及模式； 11.彩色大觸摸屏顯示，具有測試前提示、測試中提示、測試結果顯示，使試驗一目了然； 12.真正的、專業的、多功能的萬能材料試驗機，適用于各種材料之力學測試。 三.軟件功能介紹： 1.基于Windows系統下操作； 2.力量Tone、Kg、g、Kn、N、Lb，位移mm、cm、inch等單位可隨機切換； 3.測試過程中可隨機切換顯示各類曲線，荷重-位移、荷重-時間、位移-時間、應力-應變、荷重-兩點延伸等； 4.測試標準編輯器模塊化設計一次輸入永久調用：提供使用者自由設定所需應用的測試標準，測試標準的架構是完全開發的沒有行業使用上的限制，范圍涵蓋金屬、非金屬、特殊材料及成品的GB、ASTM、DIN、JIS、BS…等測試標準； 5.試品資料編輯器模塊化設計，一次輸入永久調用：提供使用者自由設定所需，應用試品數據公式編輯器模塊化設計，一次輸入永久調用，供使用者可自由添加、修改、刪除各類測試所需的公式以滿足不同測試的計算要求； 6.專業級的報表編輯器：簡單靈活由如WORD通俗簡便的報表編輯器，可讓客戶簡單方便的編輯與打印各類自己喜好的報表，程序內建雙報表編輯器完全開放使用者自由編輯各類報表，供測試者選擇自己喜好的報表格式； 7.軟件具備力值、位移雙校正系統：自動標定，零點、倍率軟件調整非常方便，簡潔的全程自動分檔，力量線性雙校正系統多路力傳感器的使用下，自動辨認自動導入校正數據； 8.一次校準永久記憶，記憶數據自動儲存在測試軟件中，更可將校準數據儲存到電腦任一磁盤中，電腦故障或重裝系統時隨時導入； 9.所有調試及校準數據、之前測試結果、客戶的設定或編輯的不同測試方法等等，均可自由儲存到電腦任一磁盤中，電腦故障或重裝系統亦或誤將調試、設置數據刪除、修改時，可隨時導入備份的數據。不需本公司人員服務即可完成修復，省時、省力、省費用； 10.軟件具備超載保護功能：超載保護荷重值、斷點比例值、位移限制值客戶自由設定； 11.多筆測試結果比較圖形查看、自由變換坐標顯示、自由縮放各類測試曲線可對測試結果進行重新分析、重新計算、滯后環法及逐步逼近法求取非比例延伸強度、荷重取點、位移取點設定、剝離區間設定等等； 12.測試結束可自動存檔、手動存檔，測試完畢自動求算最大力量，上、下屈服強度、抗拉強度、抗壓強度、彈性模量、延伸率、剝離區間最大值、最小值、平均值等等； 13.強大的測試結果數據分析功能：除了可對一般單階控制所得的測試曲線進行各種參數的抓取及求算外，還可對特殊測試的多階控制的曲線，進行各階參數的抓取及求算，且是可自由設定計算的； 14.報表打印歷史測試結果的查詢功能：可分別依據測試日期、測試咨訊、測試結果進行查詢，亦可使用三者的邏輯組合，進行歷史測試結果的查詢統計功能 15.軟件具有歷史測試數據演示功能：增加誤刪除測試結果的再現性。 四.規格與參數： | 機臺型號 | HG-116D1-204 | HG-116D1-2A4 | | 最大容量 | 20 KN | | 單位 | 力量： gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long), tonf(short) 壓力： Kpa, Mpa, psi, bar, mm-Aq, mm-Hg | | 力量解析 | 23 bits | | 精度 | 0.3級 | | 測試行程(未含夾具) | 800 mm | 1200 mm | | 行程解析 | 0.001 mm | | 有效使用寬度 | 425 mm (550mm、680mm、800mm可依需求選購) | | 速度范圍 | 25～650 mm/min可自行設定（由數字指撥開關） | | 速度 | 出力達1000kg速度25mm/min 以上 出力達2000kg速度45mm/min以上 | | 聯機方式 | TCP/IP | | 數據解取速度 | 最快1200Hz | | 硬件安全保護 | 上、下極限、緊急停止鈕保護 | | 機臺動力 | 直流馬達驅動 | | 機臺鋼性 | 1484 kgf/mm | | 特色 | ※連接7吋TFT觸控式彩色屏幕 ※實時顯示測試曲線圖 ※連接一個力量傳感器及兩組Encoder位移訊號 ※隨身碟連接面板儲存單筆測試過程所有數據 ※可單機屏幕操控，或選購軟件與計算機聯機進行測試及數據分析。 ※實時偵測超荷重、超行程保護 ※快拆式控制器，增加維修更換便捷性 ※訊號連接器具有記憶功能，不限制更換傳感器的數量。 | | 機臺電源 | 單相100～240VAC，5A | | 機臺尺寸 | 86×60×150 cm | 84×60×195 cm | | 機臺重量 | 145 kg | 190 kg |

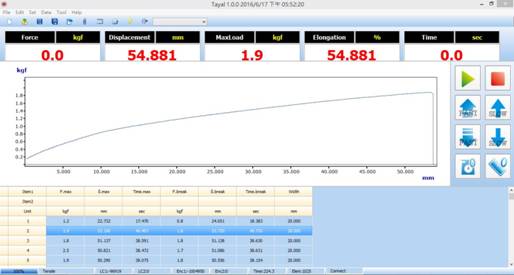

軟件畫面：
五.主體結構： 1.安全裝置：過流、過壓、應變保護、自動斷點停機、超載保護、限位保護停機等，有效的降低了人為誤操作等因素故障發生的機率； 2.操 控：機器自帶彩色大觸摸屏及全計算機雙操作控制，Windows 接口操作，無語言障礙，多語種選擇； 3.傳動螺桿：臺灣上銀精密無間隙滾珠絲桿，不變形、傳動可靠、性能超群； 4.保護立罩：臺灣彈性防塵護罩保護絲桿； 5.軸 承：日本NSK深溝滾球軸承； 6.導 桿：日本進口S45C冷拉成型導桿； 7.傳 動：日本制時規皮帶，傳動精準，免維護； 8.立 柱：采用鋁擠型材，美觀耐用不變色、動感、易維護，耐磨及耐腐蝕處理； 9.機 臺：整機靜電噴粉、高級烤漆深加工處理，高溫200℃采用美國杜邦粉末； 10.夾 具：電鍍等方式，硬度HRBB 55°以上，高耐磨耐沖擊特點。 |
